คู่มือการติดตั้ง ปรับแต่ง และซ่อมแซมจักรเย็บผ้า Chaika

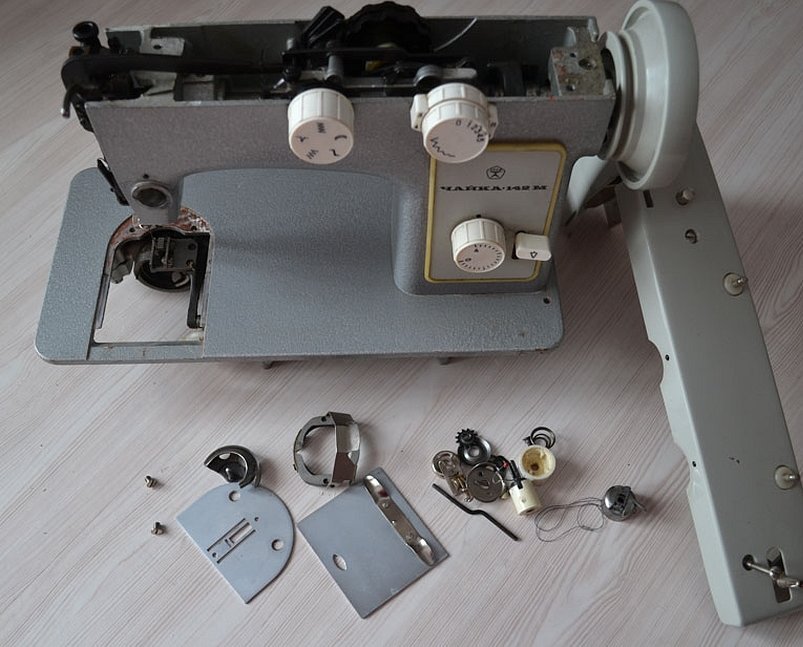

การซ่อมแซมจักรเย็บผ้า "Chaika" อาจจำเป็นหลังจากใช้งานมาหลายปี หากคุณปฏิบัติตามกฎการดูแลและตั้งค่าอุปกรณ์อย่างถูกต้อง ความผิดปกติก็จะเกิดขึ้นได้ไม่บ่อยนัก คุณสามารถรับมือกับปัญหาเล็กๆ น้อยๆ ที่บ้านได้

การดัดแปลงจักรเย็บผ้า "Chaika"

โดยทั่วไปแล้ว "จักรเย็บกระสวย" ทุกประเภทได้รับการออกแบบมาเหมือนกันหมด โดยจักรเย็บกระสวยเหล่านี้สามารถเย็บแบบซิกแซก ข้าม และแบบอื่นๆ เพื่อเย็บผ้าคุณภาพสูงได้ "จักรเย็บกระสวย" เช่นเดียวกับ "Podolsk" ก็มีการทำงานแบบเดียวกัน คำแนะนำในการใช้งาน การปรับแต่ง และการซ่อมแซมก็ไม่ต่างกัน

การซ่อมแซมและการติดตั้งอุปกรณ์กระสวยอวกาศอาจแตกต่างกันไป ขึ้นอยู่กับคุณสมบัติของกลไก ปัญหาที่ซับซ้อนกว่านั้นได้รับการแก้ไขโดยผู้เชี่ยวชาญ และการปรับสายและฟังก์ชันพื้นฐานก็คล้ายคลึงกัน

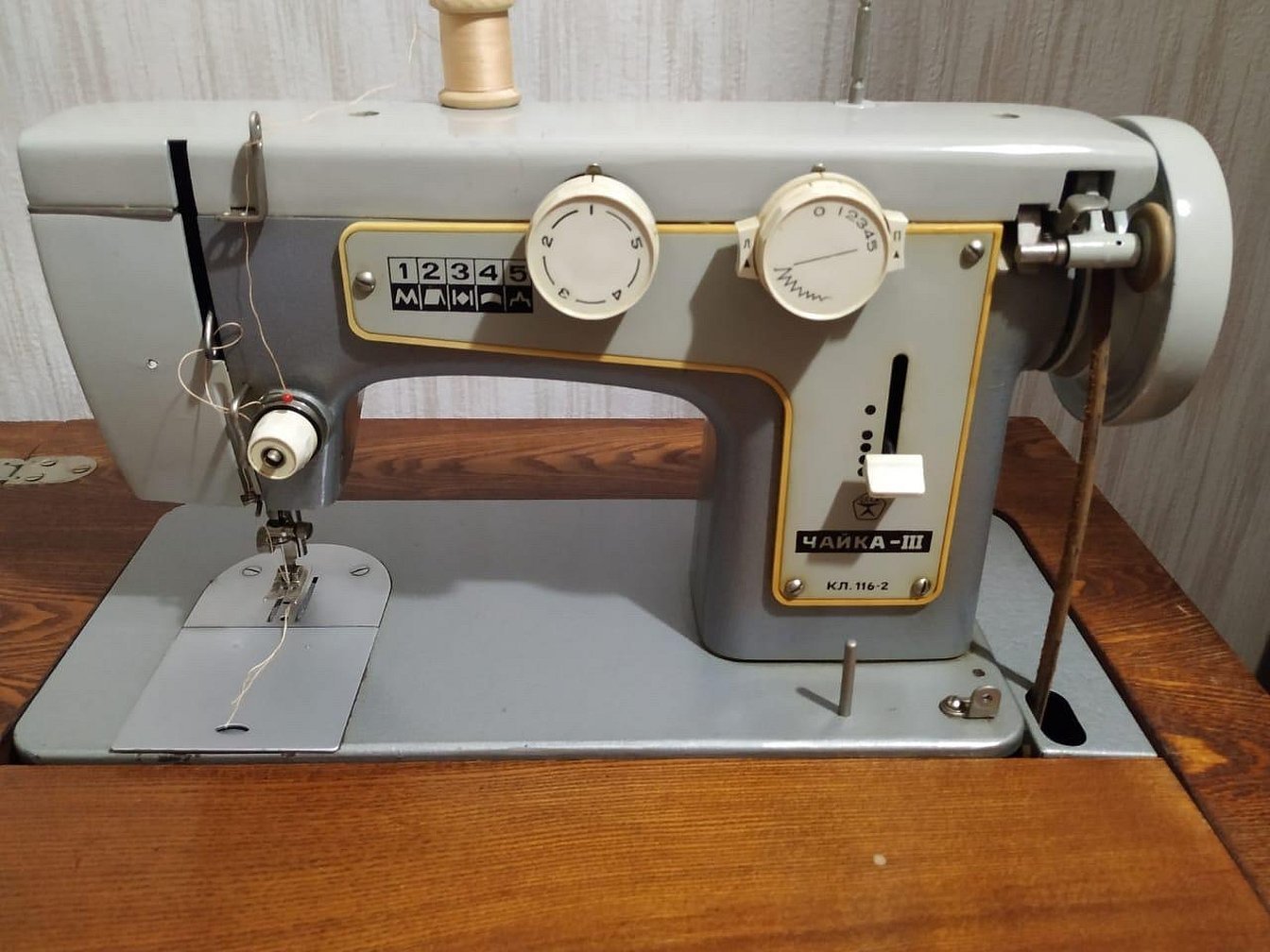

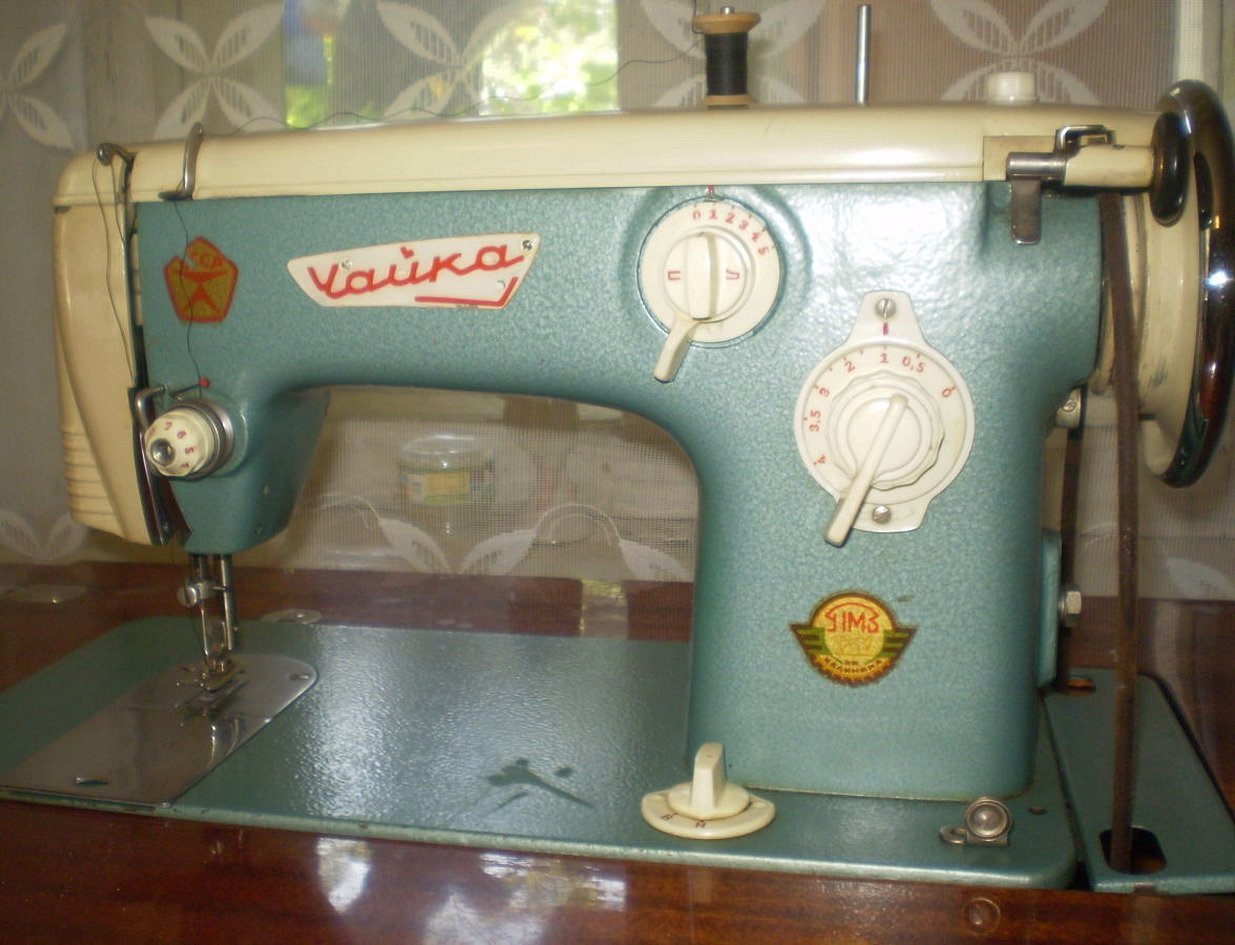

เครื่องจักรที่ได้รับความนิยมมากที่สุดคือรุ่น 142-34 นอกจากนี้ยังยากที่จะพบความแตกต่างในการออกแบบเครื่องจักร Malva

คำแนะนำการใช้งาน

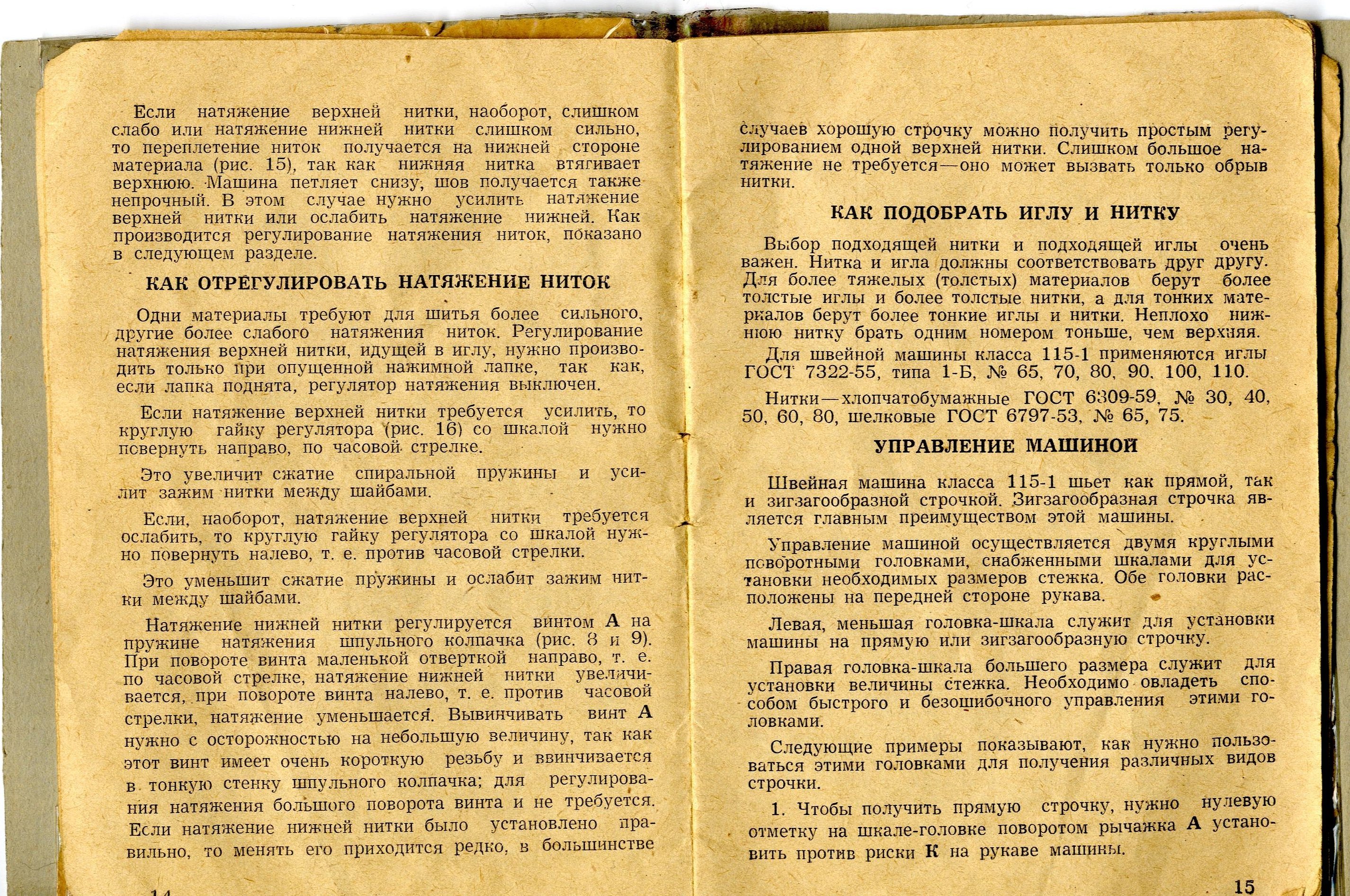

คู่มือการใช้งานประกอบด้วยข้อมูลพื้นฐานที่จะช่วยให้ผู้ใช้ปรับแต่งการตั้งค่า บำรุงรักษากลไก และใช้งานเครื่องได้ โดยมีรายละเอียดดังนี้:

• การดูแลและการหล่อลื่น;
• กฎเกณฑ์ในการเลือกใช้เข็ม;
• การคัดเลือกวัสดุในการเย็บรวมไปถึงด้ายสำหรับเครื่องจักรเฉพาะ
• พารามิเตอร์ที่ต้องตั้งค่าและตรวจสอบก่อนเริ่มการเย็บ
• กฎการร้อยและการพัน
• กฏการจัดการอุปกรณ์

ก่อนที่จะใช้เครื่องเป็นครั้งแรกโปรดอ่านคู่มือการใช้งาน

การดูแลและหล่อลื่น

การหล่อลื่นกลไกเป็นสิ่งจำเป็นเพื่อยืดอายุการใช้งานของกลไก เนื่องจากแรงเสียดทาน กลไกจึงใช้งานไม่ได้และสึกหรอเร็ว ดังนั้นควรหล่อลื่นเป็นระยะๆ ขอแนะนำให้ใช้น้ำมันพิเศษ แต่ส่วนใหญ่แล้วจะใช้ผลิตภัณฑ์จากพืชหรือแม้แต่เนย อย่างไรก็ตาม กลไกเหล่านี้จะออกซิไดซ์

ก่อนทำการหล่อลื่น ควรทำความสะอาดกลไกทั้งหมดออกจากชั้นฝุ่น ด้ายและผ้าที่เหลือจะถูกกำจัดออก จากนั้นจึงหล่อลื่นสิ่งสกปรกเล็กน้อยในช่องที่มีกระสวย เพื่อความสะดวก ให้ใช้ไซริงค์ที่มีปริมาตรใดก็ได้

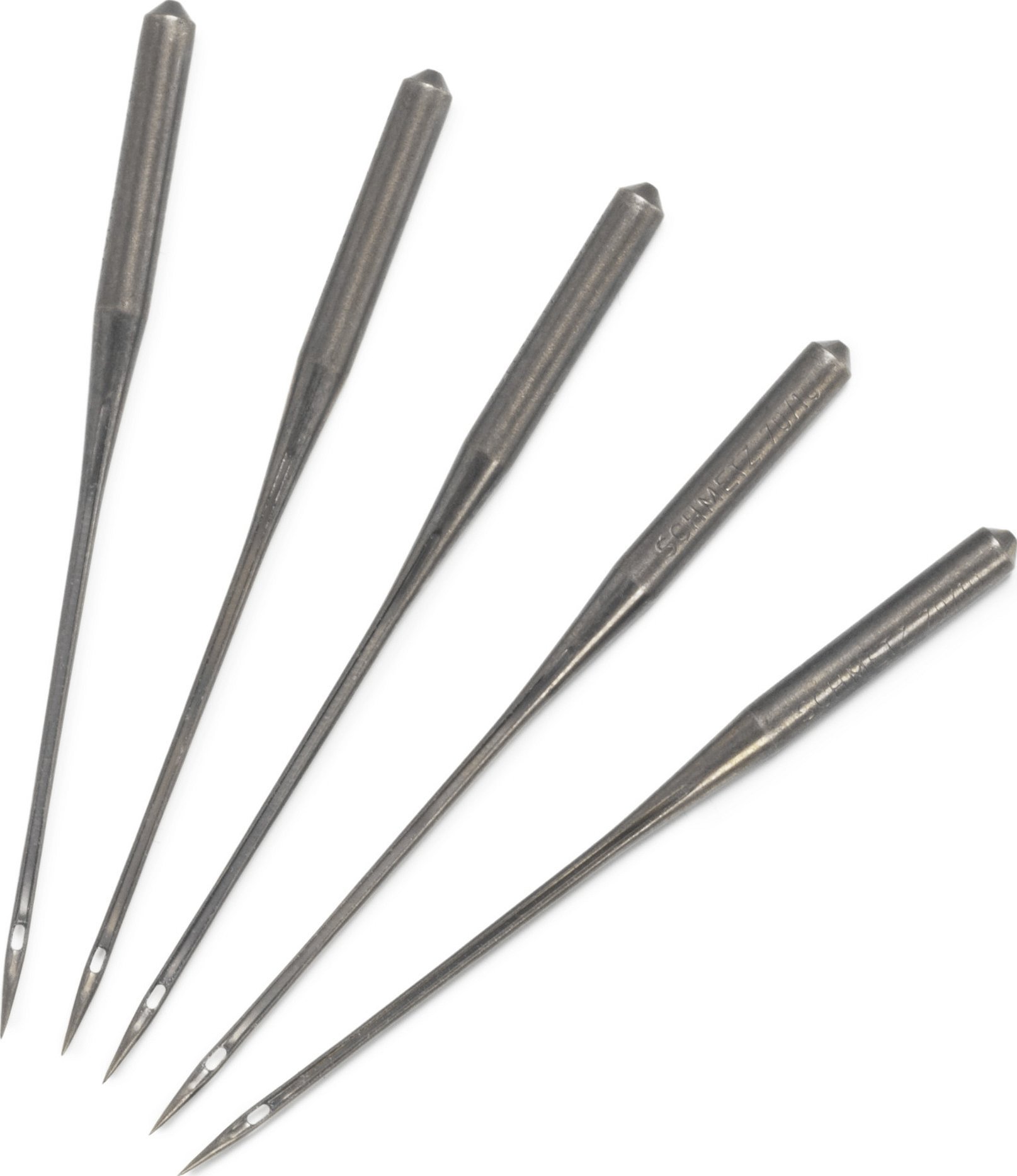

การใช้เข็ม

ส่วนหลักของอุปกรณ์เย็บผ้าคือเข็ม สภาพของเข็มส่งผลต่อคุณภาพการเย็บผ้า อายุการใช้งานของกลไกทั้งหมด ความผิดปกติที่พบบ่อยที่สุดคือด้ายขาด ตะเข็บขาด สาเหตุคือเข็มงอหรือทื่อ คุณสามารถตรวจสอบสภาพของปลายเข็มด้วยแว่นขยาย

ควรเปลี่ยนเข็มเป็นระยะๆ และควรเลือกตามประเภทของฐานเย็บด้วย สำหรับหนัง จะใช้หมายเลขหนึ่ง ส่วนเสื้อผ้าถักจะใช้หมายเลขอื่น การเลือกนั้นยังขึ้นอยู่กับด้ายด้วย คำแนะนำทั้งหมดมีรายละเอียดอยู่ในคำแนะนำอย่างเป็นทางการ คุณไม่สามารถใช้ตัวเลือกสำหรับใช้ในอุตสาหกรรมได้

ประเภทของผ้าสำหรับตัดเย็บ

การเลือกประเภทของเข็มให้เหมาะกับประเภทของผ้าเป็นสิ่งสำคัญ กลไกแบบเก่า "ใช้" วัสดุที่มีขนาดกลางและหนัก กฎการเลือกมีอธิบายไว้ในตารางคำแนะนำ หนังบางยังอยู่ในขีดความสามารถของ "นกนางนวล" อย่างไรก็ตาม สำหรับหนังประเภทนี้จำเป็นต้องเลือกตัวเลือกพิเศษที่มีปลายแบบสี่หน้า

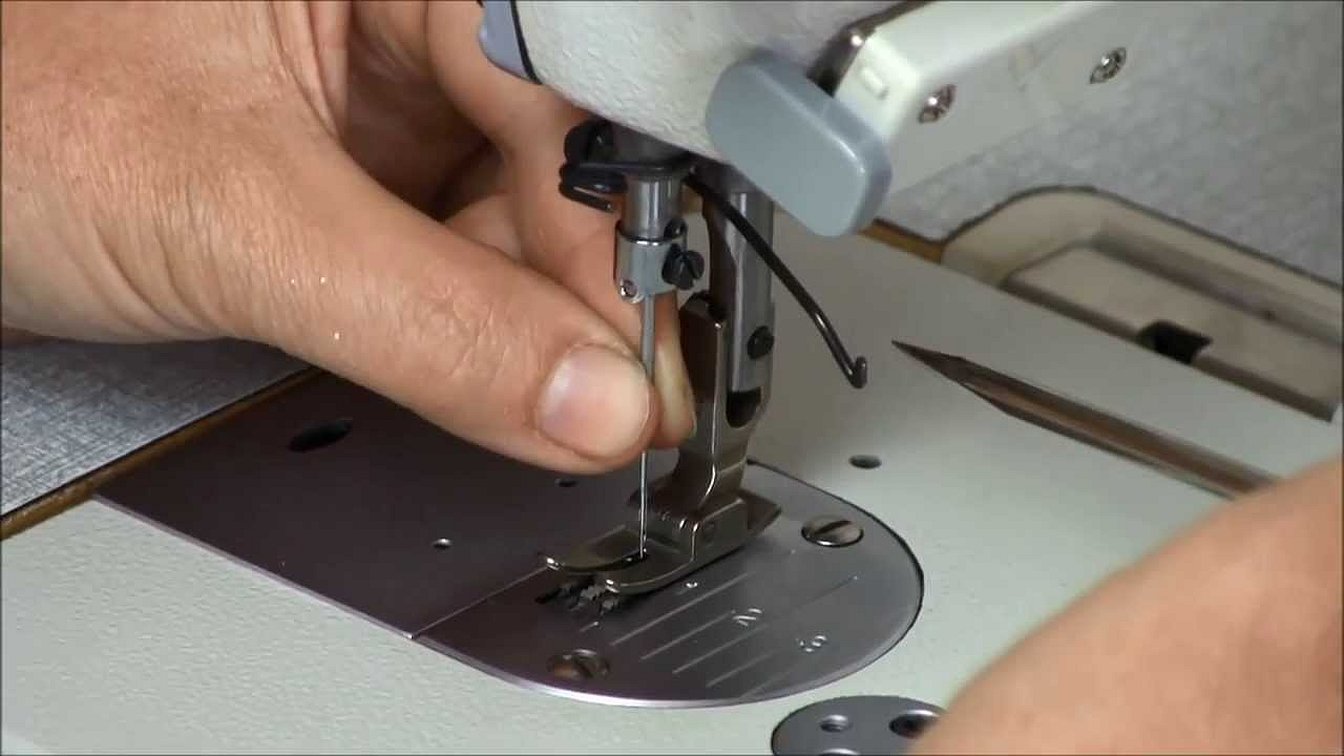

เข็มที่ทางเข้ารูเข็ม

สิ่งแรกที่คุณต้องแน่ใจก่อนเริ่มทำงานกับผ้าคือตำแหน่งของเข็ม ไม่ควรเคลื่อนเข้าใกล้รูเข็มมากเกินไปเมื่อสอดเข็มเข้าไป ด้ายขาดบ่อยครั้ง ตะเข็บของผลิตภัณฑ์ไม่สม่ำเสมอและขาด คุณอาจลืมเรื่องคุณภาพได้ และการทำงานของเครื่องก็หยุดชะงัก

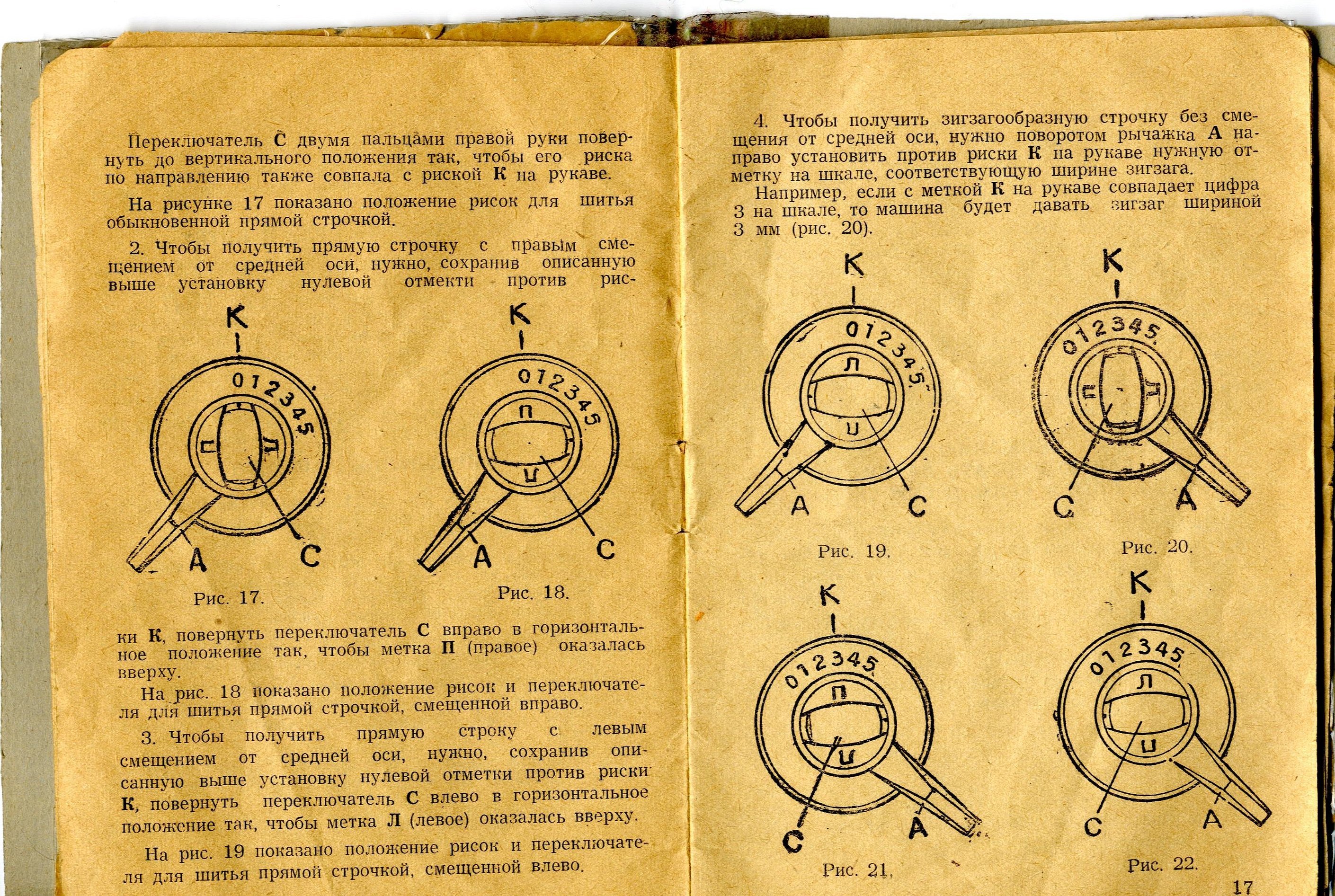

เมื่อเย็บเป็นแถว เข็มควรอยู่ตรงกลางรู ระยะห่างจากทุกด้านควรเท่ากัน ซึ่งสำคัญมากโดยเฉพาะเมื่อใช้ซิกแซก หากต้องการปรับพารามิเตอร์ ให้เลื่อนกรอบแกนเข็มโดยคลายสกรู

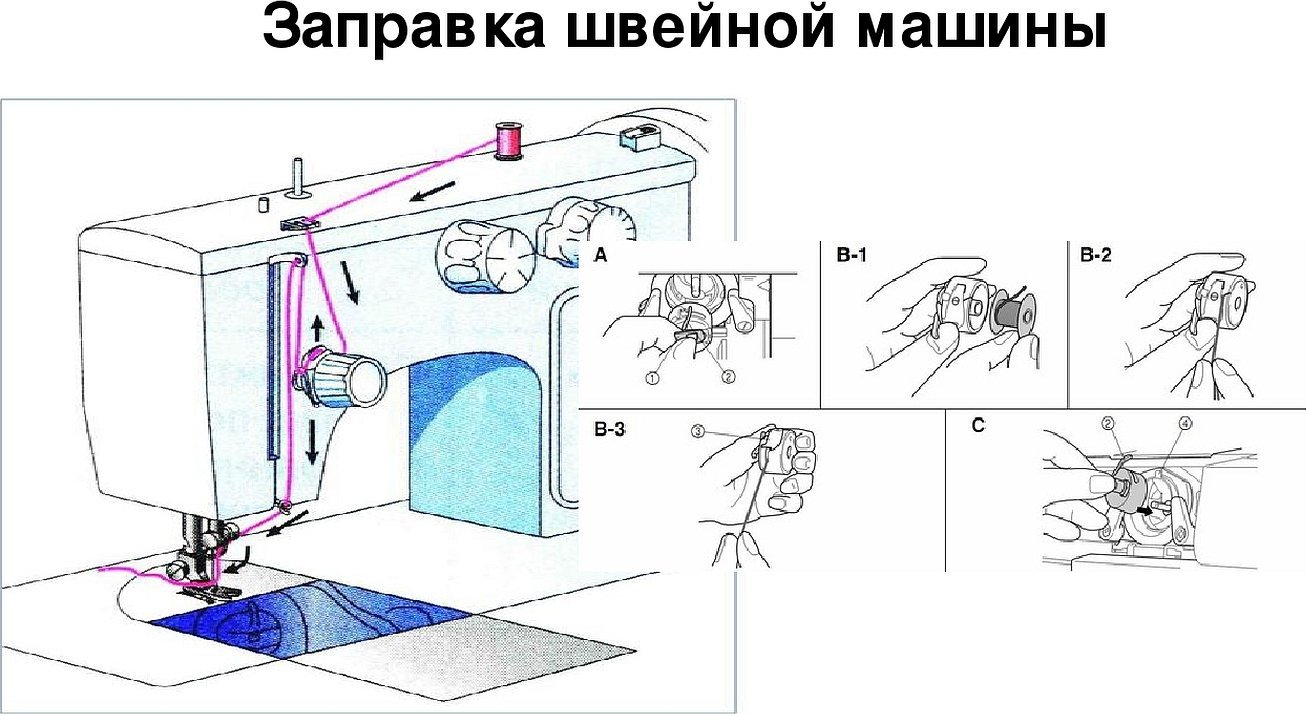

การร้อยด้ายบนและล่าง

เกลียวจะถูกร้อยเข้าในเครื่องจักรทั้งหมดตามอัลกอริทึมเดียวกัน โดยเตรียมการดังนี้:

• ดึงแกนขึ้นจนถึงจุดหยุดจากปลอก
• เตรียมตาของการเก็บด้ายที่ด้านบนโดยการหมุนล้อ
• วางอุ้งเท้าขึ้น;
• ปรับขดลวดและแกน;
• ร้อยด้ายด้านบนตามคำแนะนำเดียวกันสำหรับทุกรุ่น

ก่อนร้อยด้าย ให้ร้อยด้ายเข้าในกระสวยด้าย จากนั้นจึงตั้งเข็มให้อยู่ในตำแหน่งบนสุดโดยใช้วงล้อ จากนั้นจับคันโยกกระสวยด้ายแล้วถอดออก

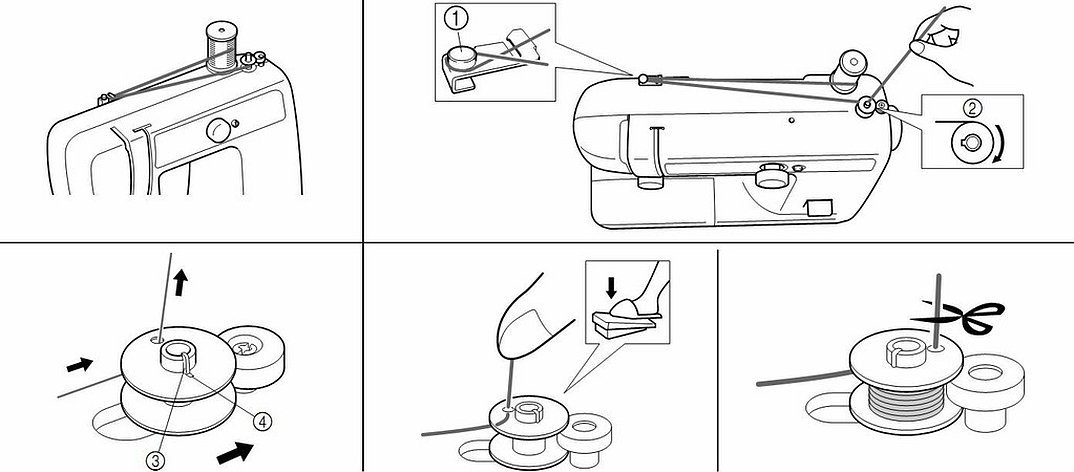

การพันด้าย

ด้ายจะถูกพันด้วยเครื่องม้วนกระสวย มู่เล่จะเคลื่อนที่ไปอย่างไม่ตั้งใจ แกนหมุนจะถูกวางบนกระสวย สปริงจะเข้าสู่ตำแหน่งที่เตรียมไว้ แกนม้วนจะถูกวางบนแกนที่เตรียมไว้ ด้ายจะถูกร้อยและม้วนด้วยมือของคุณก่อน จากนั้นกดกระสวยเข้ากับล้อหมุน จากนั้นการม้วนจะเสร็จสิ้นด้วยความช่วยเหลือของล้อ

กระบวนการจะหยุดลงเมื่อแหวนยางไม่สัมผัสกับล้อ ถอดแกนม้วนด้ายออกโดยเลื่อนเครื่องม้วนด้ายไปด้านข้าง จากนั้นจึงร้อยฝาครอบและสอดด้ายเข้าไปใต้สปริง จากนั้นจึงสอดฝาครอบเข้าไปในอุปกรณ์กระสวย เข็มจะถูกตั้งไว้ในตำแหน่งที่ต้องการ

การควบคุมเครื่องจักร

ส่วนสำคัญของการใช้งานเครื่องจักรคือการเตรียมเครื่องจักรให้พร้อมสำหรับกระบวนการเย็บผ้า สิ่งสำคัญคือต้องปฏิบัติตามลำดับขั้นตอน

ขั้นเตรียมความพร้อม :

1. โยนฝากลับถ้ามี
2. ติดตั้งหัวเข้ากับบานพับ;
3. ติดตั้งบังตาเข้ากับฐาน
4. ปิดวาล์ว;
5. สอดสายรัดผ่านรูที่หมวกบังตา
6. จัดให้มีแสงสว่าง;
7. หมุนสกรูแรงเสียดทาน
8. ปรับล้อตักน้ำ;
9. ขันสกรูแรงเสียดทานให้แน่น

การตั้งค่าการเย็บ:

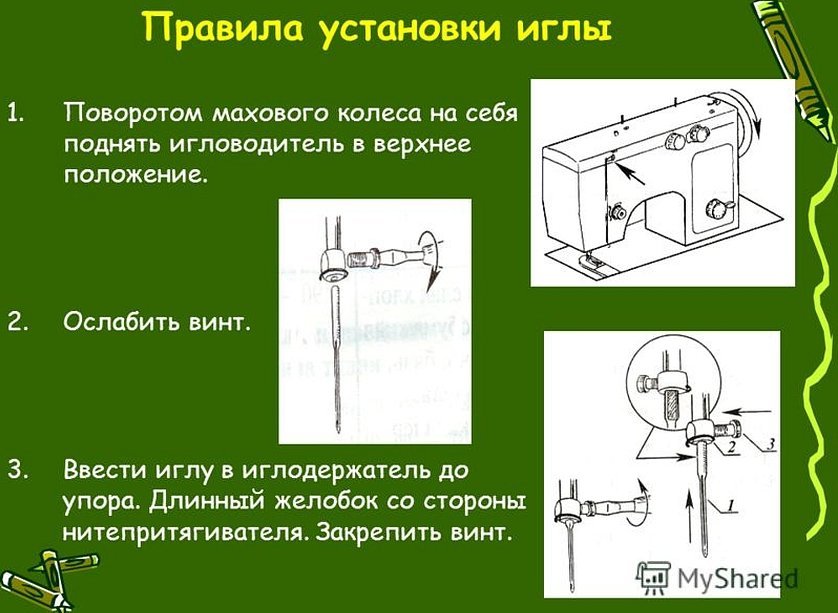

1. หมุนวงล้อเพื่อตั้งระยะเก็บด้ายขึ้นด้านบน
2. เขาแทงเข็มเข้าไปให้แข็งแรงขึ้น
3. หมุนด้านแบนของขวดไปทางฐานของฐาน
4. ยกอุ้งเท้าของคุณขึ้น
5. พวกเขาถอดขาตั้งออกแล้วใส่รีลเข้าไป
6. ร้อยด้าย.
7. พวกเขาเปิดบันทึก
8. คลายสกรูยึดออก
9. พวกเขาพยายามดึงด้าย
10. ปรับค่าด้ายและเข็มให้ถูกต้อง

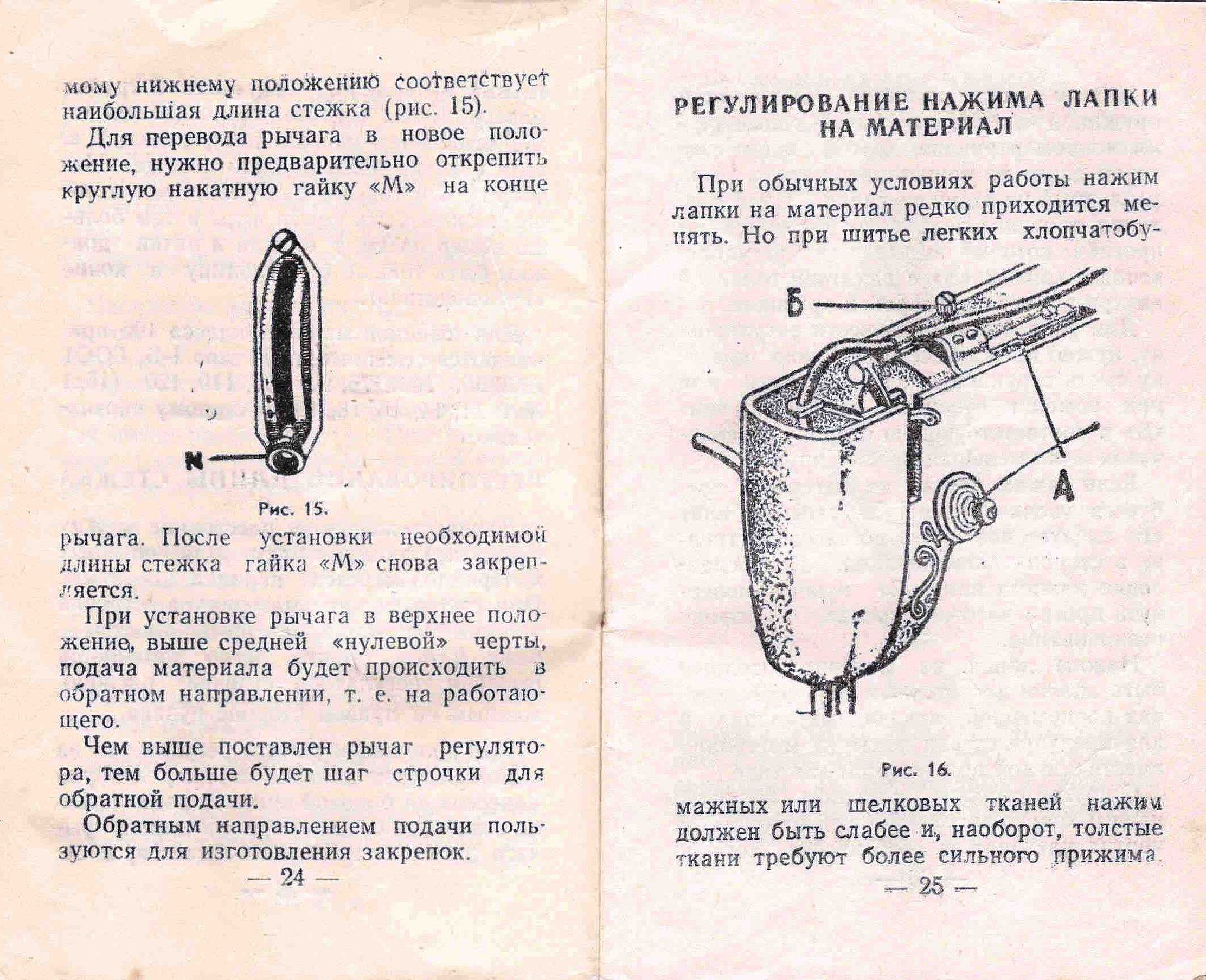

11. ปรับระดับความสูงของเท้าได้

ตำแหน่งตามขวางของเข็มใน "นกนางนวล" อาจเคลื่อนตัวได้โดยไม่ได้ตั้งใจ

ตำแหน่งเข็มอาจเปลี่ยนแปลงได้ตามต้องการ ซึ่งจะส่งผลต่อคุณภาพของงานที่ทำกับผลิตภัณฑ์ ดังนั้นการตรวจสอบและปรับเปลี่ยนตำแหน่งเข็มเป็นระยะจึงเป็นสิ่งสำคัญ

การมีประสบการณ์ในการปรับให้เหมาะสมนั้นเป็นสิ่งสำคัญ ไม่แนะนำให้เริ่มงานด้วยตนเองหากคุณไม่มีทักษะในเรื่องนี้ มีเพียงผู้เชี่ยวชาญที่มีประสบการณ์เท่านั้นที่จะนำเข็มไปในพารามิเตอร์ที่ถูกต้อง การเย็บโดยไม่ปรับตามกฎจะส่งผลให้ชิ้นส่วนหลักทำงานไม่ถูกต้อง

การตั้งค่าและการปรับแต่ง

การตั้งค่าจักรเย็บผ้า Chaika ควรเริ่มจากการปรับความแม่นยำของอุปกรณ์กระสวยจักร สังเกตการทำงานร่วมกันของกระสวยจักรและเข็ม ปรับความตึงของด้าย ซึ่งจะส่งผลต่อตะเข็บและเส้น

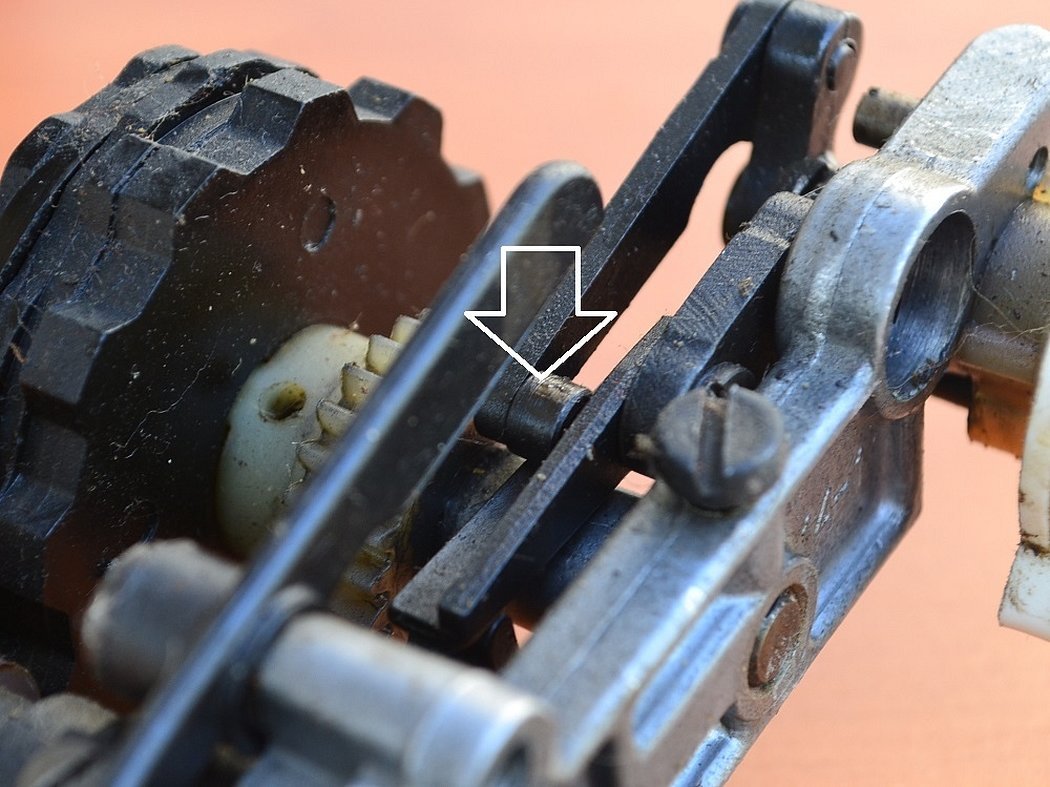

การกำหนดตำแหน่งรถรับส่ง

การขาดของด้ายและเส้นเกิดจากการปรับตำแหน่งกระสวยจักรไม่ถูกต้อง เมื่อเกิดการกระทบกับเข็ม จะเกิดช่องว่างขึ้น ควรหลีกเลี่ยงช่องว่างดังกล่าว ในการทำงาน ให้ตรวจสอบเครื่องจักรและค้นหาการยึดการเคลื่อนไหวของกระสวยจักร คลายกลไกการยึดออก กลไกกระสวยจักรจะเคลื่อนที่ การเคลื่อนไหวของกระสวยจักรจะเคลื่อนที่ตามตำแหน่งเข็ม

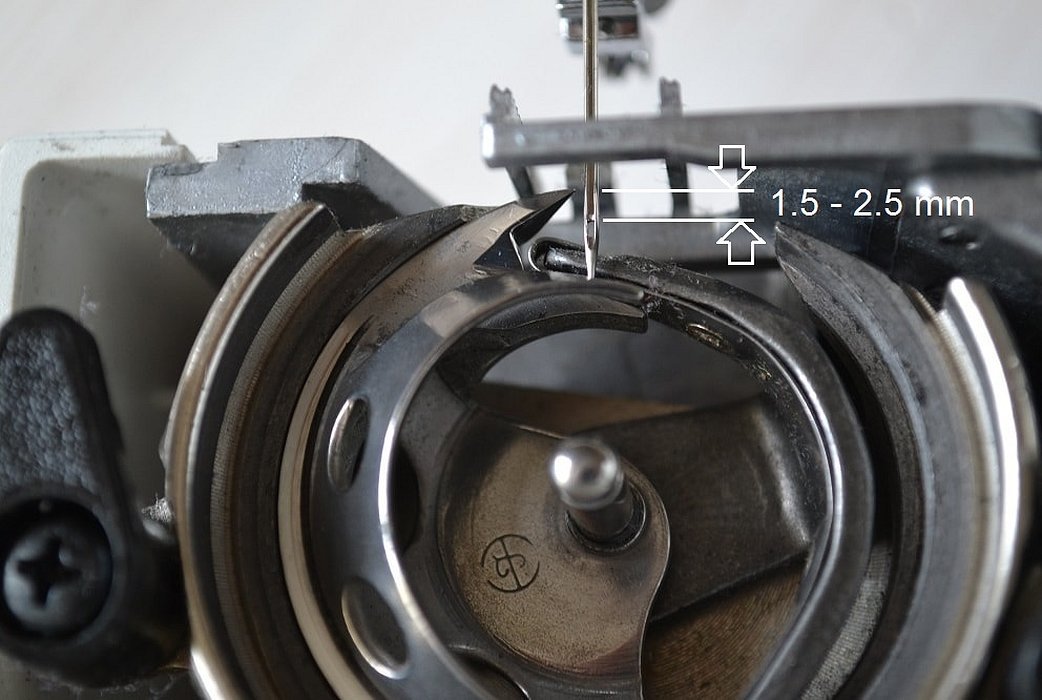

การโต้ตอบระหว่างกระสวยอวกาศและเข็ม

เข็มและกระสวยต้องวางตำแหน่งให้สัมพันธ์กันอย่างถูกต้องเพื่อให้ชิ้นงานเย็บได้สม่ำเสมอและสวยงาม สังเกตระยะห่าง 0.1 มม. เมื่อเข็มออกจากด้านล่างขึ้นไป - 2.0 มม. จมูกในสภาวะปกติจะอยู่เหนือตา 2 มม.

รุ่นเครื่องจักรเย็บผ้า

การเย็บ การติดตั้ง และการปรับแต่ง "นกนางนวล" แต่ละตัวนั้นแทบจะเหมือนกัน แต่ถึงอย่างนั้น ผู้ผลิตก็ได้คิดตำแหน่งของกลไกกระสวยสำหรับแต่ละตัวเอาไว้แล้ว การปรับแต่งนั้นมอบให้กับผู้ควบคุม ในกรณีนี้ ผู้ควบคุมจะเลือกตำแหน่งทีละตำแหน่งในแต่ละครั้ง

ค่าซ่อมแซม

การซ่อมจักรเย็บผ้า Chaika ทุกรุ่นต้องทำโดยผู้เชี่ยวชาญ ค่าใช้จ่ายขึ้นอยู่กับความซับซ้อนของการชำรุดและเวลาที่ใช้ อาจต้องมีชิ้นส่วนอะไหล่ งานเบาเริ่มต้นที่ 1,500 รูเบิล*

ขอแนะนำให้มอบอุปกรณ์ให้กับผู้เชี่ยวชาญที่มีสถานที่ทำงานแยกต่างหากเท่านั้น รวมถึงรีวิวด้วย ไม่มีศูนย์สนับสนุนสำหรับรุ่นเก่า ไม่แนะนำให้บันทึก การกำหนดราคาเล็กน้อยสำหรับงานแสดงให้เห็นว่าคุณสมบัติของผู้เชี่ยวชาญไม่เพียงพอสำหรับการตั้งค่าที่ดี

ควรปรับแต่งจักรเย็บผ้า Chaika หลังจากศึกษาคำแนะนำแล้ว งานที่ซับซ้อนและการซ่อมแซมควรดำเนินการโดยผู้เชี่ยวชาญ เตรียมอุปกรณ์ให้พร้อมสำหรับการทำงานตามลำดับที่กำหนดไว้เท่านั้น เป็นสิ่งสำคัญที่จะต้องปฏิบัติตามกฎในการดูแลรักษาจักรเย็บผ้า และอย่าถอดประกอบด้วยตัวเองหากคุณไม่มีประสบการณ์ในเรื่องนี้

*ราคามีผลตั้งแต่เดือนพฤศจิกายน 2562.
