คู่มือการใช้งานจักรเย็บผ้า Chaika 142 M

ในการเย็บผลิตภัณฑ์ ช่างเย็บผ้าต้องมีทักษะในด้านนี้ รวมทั้งต้องมีความคิดเกี่ยวกับอุปกรณ์ที่เธอใช้ หากเกิดข้อผิดพลาดขึ้น เจ้าของจะต้องขอความช่วยเหลือจากผู้เชี่ยวชาญ อย่างไรก็ตาม การค้นหาผู้เชี่ยวชาญมักต้องใช้ความพยายามและเวลาเป็นจำนวนมาก ในกรณีนี้ ขอแนะนำให้มีความคิดเกี่ยวกับคุณสมบัติของอุปกรณ์ที่ช่างเย็บผ้าใช้ทำงานด้วย

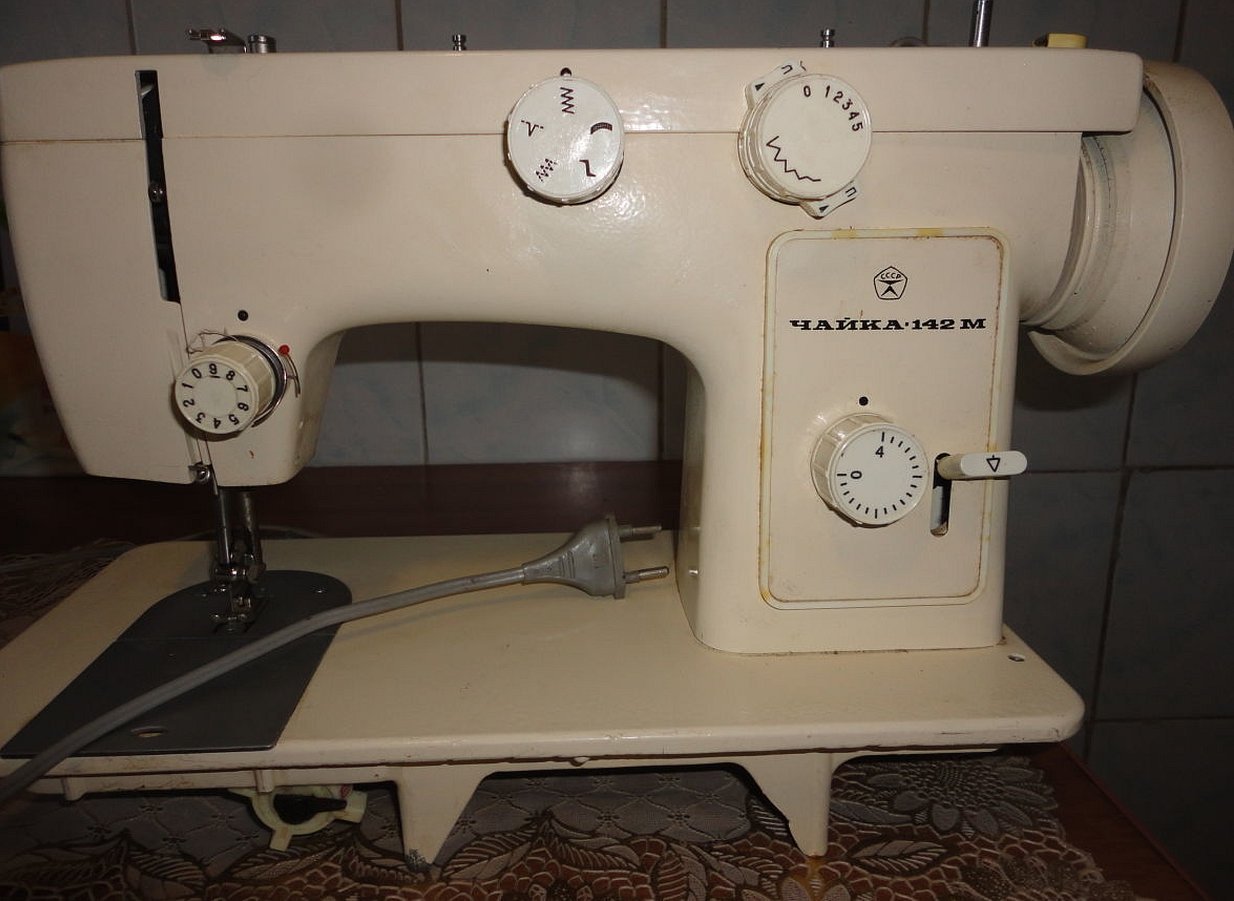

โครงสร้างและคุณลักษณะของโมเดล Chaika 142 M

อุปกรณ์ประเภทนี้ก็คล้ายคลึงกัน เช่น เครื่องจักรเย็บผ้า Podolsk ด้วยเหตุนี้ ข้อมูลทั้งหมดในบทความจึงใช้ได้กับอุปกรณ์ทั้งสองประเภท

ระบบควบคุมเครื่องจักรในท้องตลาดมี 4 ประเภท ได้แก่ กลไก เครื่องกลไฟฟ้า อิเล็กทรอนิกส์ และคอมพิวเตอร์ อุปกรณ์นี้มีประเภทการควบคุมเครื่องกลไฟฟ้า รุ่นนี้ยังมีปุ่มย้อนกลับเพิ่มเติมซึ่งช่วยให้คุณดำเนินการในทิศทางตรงข้ามได้ กำลังไฟที่เครื่องจักรใช้คือ 70 วัตต์ อุปกรณ์นี้ยังมีตัวเลือกแสงสว่างระหว่างขั้นตอนการเย็บ โดยสามารถเย็บได้ 19 ครั้ง ห่วงเย็บในโหมด "กึ่งอัตโนมัติ"

ประเภทของการเย็บ:

• มีเมฆมาก;
• ความลับ;
• ยืดหยุ่น;
• ยืดหยุ่นซ่อนอยู่

ความยาวตะเข็บสูงสุดคือ 4 มม. ความกว้างคือ 5 มม. ชุดอุปกรณ์ประกอบด้วยตีนผีที่ให้คุณเย็บซิปและเย็บกระดุมได้

จักรเย็บผ้า Chaika 142 ม. ประกอบด้วยแท่นแขน, ช่องใส่ของ, ปลอกหุ้มผ้า น้ำหนัก 5.7 กก.

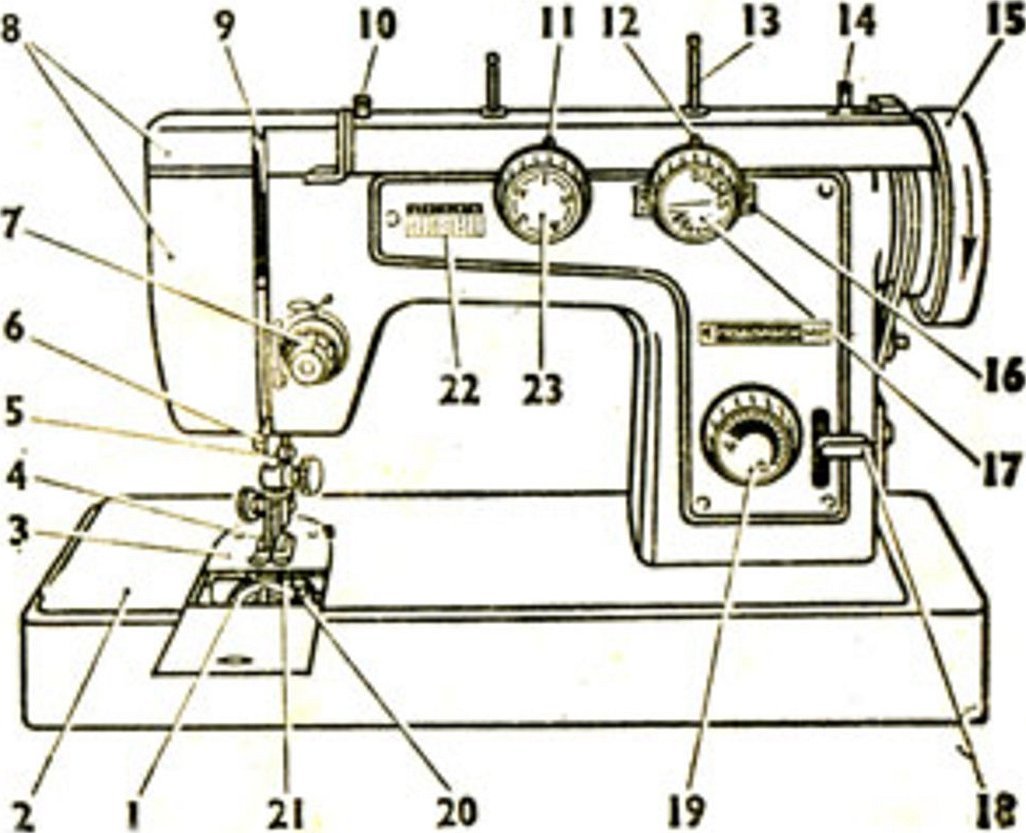

ตู้มีการออกแบบที่ค่อนข้างซับซ้อน ดังนั้นคุณควรดูแผนผังที่นำเสนอด้านบน

อุปกรณ์นี้ประกอบด้วยส่วนต่างๆ ดังต่อไปนี้:

• กลไกกระสวยอวกาศ
• แพลตฟอร์มเครื่องจักรเย็บผ้า;
• แผ่นเข็ม;
• ตีนผีกด;
• ไขควงหัวเข็ม;
• คันโยกยกเท้า;
• กลไกปรับความตึงด้ายด้านบน
• ปกบน มุมมองด้านหน้า;
• คันดึงด้าย
• แหวนรองสำหรับรัดส่วนบนของเกลียวให้แน่น
• ตัวระบุประเภทการเย็บ;
• ตัวระบุความกว้างแบบซิกแซก;
• คันเบ็ดแบบถือรอก;
• เครื่องม้วน;
• มู่เล่;
• คันเปลี่ยนเข็ม;
• ปากกาซิกแซก;
• คันโยกที่ช่วยป้อนผ้ากลับ
• ด้ามจับสำหรับปรับความยาวของตะเข็บ;
• ด้ามจับที่ควบคุมการยกหวี
• วัสดุเครื่องยนต์-แร็ค;
• แผงพร้อมรูปภาพ;
• ด้ามจับสำหรับสลับหน่วยการถ่ายเอกสาร

ผ้า ด้าย และเข็ม

สำหรับจักรเย็บผ้ารุ่นนี้ เข็มเบอร์ 70 ด้ายเบอร์ 65 เหมาะเป็นพิเศษสำหรับการเย็บผ้าไหมบางๆ นอกจากนี้ ผ้าปูที่นอน ผ้าดิบ ผ้าชินตซ์ ผ้าซาติน ชุดชั้นใน เข็มเบอร์ 80 ด้ายเบอร์ 65 ก็ได้รับอิทธิพลจากเข็มเบอร์นี้เช่นกัน

ตัวอย่างเช่น ชุดผ้าขนสัตว์มีเข็มขนาดเบอร์ 100 สำหรับผ้าขนสัตว์หนา ให้ใช้ด้ายสำหรับผ้าและเข็มขนาดเบอร์ 110

ในการทำงาน เข็มจะถูกติดตั้งไว้ในที่จับซึ่งมีตำแหน่งด้านบน จากนั้นกลไกจะเลื่อนขึ้นไปที่จุดหยุด จากนั้นจึงยึดด้วยสกรู ในกรณีนี้ ด้านแบนจะหันออกจากที่จับ

คำแนะนำการใช้งาน

หลังจากศึกษาคู่มือการใช้งานอย่างละเอียดแล้วเท่านั้น ผู้ใช้จึงจะเข้าใจว่าต้องทำอย่างไรหากเกิดปัญหา

เนื่องจากเครื่องจักรผลิตในรัสเซีย ในเมือง Podolsk คำแนะนำทั้งหมดจึงเขียนเป็นภาษารัสเซีย ซึ่งสะดวกมากสำหรับการศึกษาคุณลักษณะต่างๆ ของเครื่องจักรอย่างละเอียด หลังจากศึกษาแล้ว ช่างเย็บผ้าจะสามารถหล่อลื่นชิ้นส่วนต่างๆ และเปลี่ยนกลไกที่ชำรุดได้ด้วยตัวเอง

เทคโนโลยีการร้อยด้ายบนและล่าง

ในการร้อยด้ายบน คุณต้องทำตามขั้นตอนดังต่อไปนี้:

1. ดึงคันเบ็ดขึ้นจากปลอกจนกระทั่งหยุด
2. นำห่วงดึงดูดด้ายกลับไปอยู่ในตำแหน่งเดิมโดยหมุนวงแหวนจับแมลงวัน
3. จากนั้นช่างเย็บผ้าจะต้องยกตีนผีขึ้น
4. วางหลอดด้ายไว้บนแกน
5. สอดด้ายผ่านรูในตัวนำพลาสติกผ่านแหวนรองเพื่อปรับความตึง
6. ร้อยด้ายผ่านห่วงสปริง
7. สอดด้ายเข้าใต้ตะขอขึ้นไปโดยใช้รูสำหรับดึงด้าย
8. ปล่อยด้ายลง
9. ร้อยด้ายเข้าในตัวนำด้ายบนเข็ม
10. ผ่านรูเข็มจากขวาไปซ้าย

การตั้งค่าการร้อยด้ายล่าง :

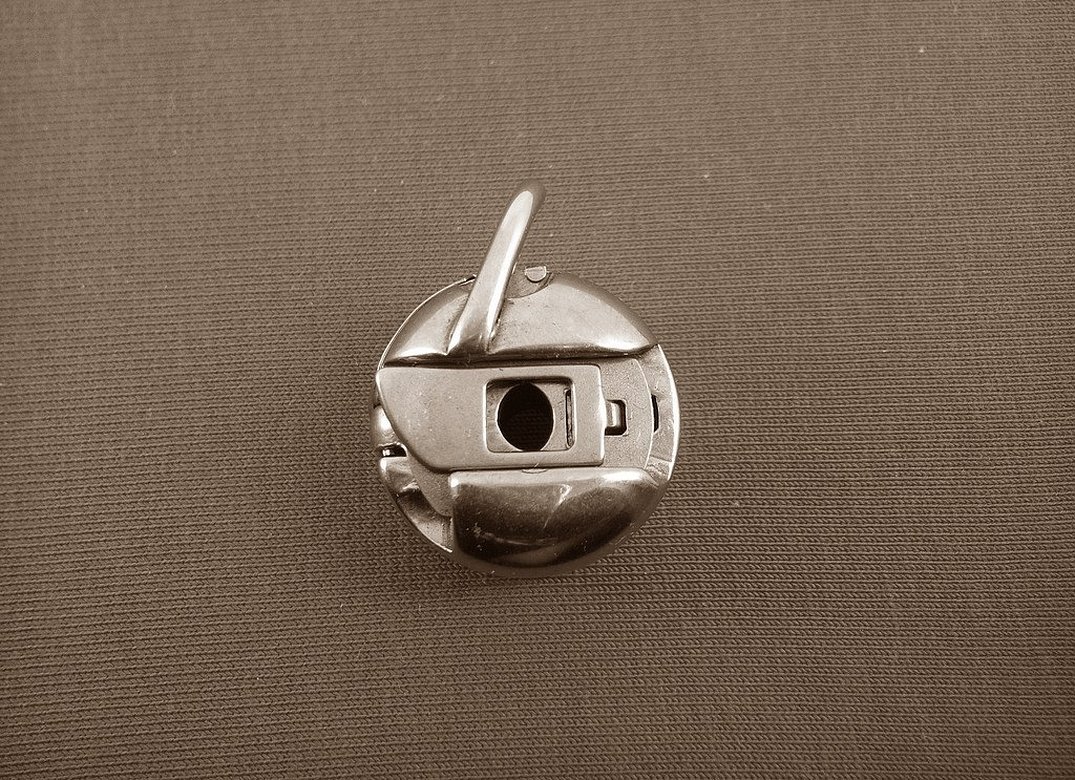

1. ถอดกล่องกระสวยออกโดยหมุนพวงมาลัยเพื่อตั้งเข็มให้อยู่ในตำแหน่งขึ้น
2. เลื่อนแผ่นแยกออกไป
3. ถอดกลไกออก
4. ใส่ด้ายค่ะ.
5. วางอุปกรณ์กลับเข้าที่
6. โดยหมุนล้อตักเพื่อดึงด้ายล่างขึ้น

การพันด้ายเข้ากระสวย

อุปกรณ์นี้ทำหน้าที่บังคับให้ม้วนด้ายลงบนกระสวยโดยใช้จักรเย็บผ้าและกลไกพิเศษ

ขณะดำเนินการตามขั้นตอนนี้จะต้องตั้งล้อหมุนไปที่ตำแหน่งเดินเบา

คำแนะนำ:

1. คลายสกรูทำงาน
2. วางแกนม้วนด้ายไว้บนเครื่องม้วน สปริงจะเข้าสู่ช่อง
3. วางรอกไว้บนคันเบ็ด
4. ร้อยด้ายผ่านแหวนรองความตึง
5. พันด้ายเข้าแกนกระสวยด้วยมือ 3-4 รอบ
6. ตัวหมุนจะถูกกดเข้ากับล้อหมุน
7. พันด้ายโดยการหมุนไดรฟ์

หลังจากเสร็จสิ้นขั้นตอนแล้ว แหวนยางจะไม่สัมผัสกับตัวหมุนอีกต่อไป

8. วางกระสวยลงในฝาครอบ
9. ด้ายวางไว้ใต้สปริง
10. จากนั้นปล่อยด้ายทิ้งไว้ในตำแหน่งว่างประมาณ 10-15 เซนติเมตร
11. ใส่กลไกไว้ใต้แผ่น

วิธีการควบคุมจักรเย็บผ้า "Chaika"

เมื่อเย็บแบบเส้นตรง ขอแนะนำให้เชื่อมตัวเลข 0 กับ 17 ซึ่งอยู่บนด้ามจับ ตัวระบุตำแหน่งตามลำดับ กลไกจะอยู่ในตำแหน่งที่สะดวก ความยาวของฝีเข็มจะตั้งค่าโดยหมุนด้ามจับ โดยจัดตำแหน่งตัวเลขที่ต้องการให้ตรงกับตัวระบุตำแหน่งบนแผง

เมื่อกดคันโยกลง ผ้าจะถูกตรึงและเคลื่อนกลับ ความสูงจะถูกกำหนดโดยตัวควบคุม การใช้งานตัวควบคุมนั้นถูกต้องหลังจากถอดตัวล็อกออก

สำหรับวัสดุหนา แนะนำให้ตั้งค่าเป็น "H" สำหรับวัสดุบาง ให้เลือก "Ш" เมื่อปะ ให้เลือกเครื่องหมาย "B" ในกรณีนี้ ตัวอักษรจะมองเห็นได้จากด้านบน

การเปลี่ยนจากการเย็บแบบซิกแซก ตกแต่ง และกำหนดเป้าหมายทำได้โดยการกดเบาๆ หมุน และจัดตำแหน่งตัวเลขที่ต้องการ

ขั้นตอนเล็กๆ น้อยๆ ใช้สำหรับการตกแต่งผลิตภัณฑ์ คุณสามารถตั้งค่าตัวเลือกในการเลื่อนเส้นเพื่อเพิ่มซิปหรือเย็บห่วงได้

หากคุณหมุนด้ามจับไปจนสุดทางด้านขวาหรือซ้ายสุด เข็มจะเลื่อนไปยังตำแหน่งที่สอดคล้องกัน

เมื่อเย็บผลิตภัณฑ์จากวัสดุบาง คุณต้องดึงวัสดุด้วยตีนผี ซึ่งจะช่วยหลีกเลี่ยงการเกิดตะเข็บแน่น

เมื่อเย็บเสร็จแล้วช่างเย็บจะยกตีนผีขึ้น ดึงผ้าออกจากตัว จากนั้นตัดด้ายโดยเหลือหางไว้ประมาณ 9-10 ซม.

การบำรุงรักษาและการหล่อลื่นระหว่างการใช้งาน

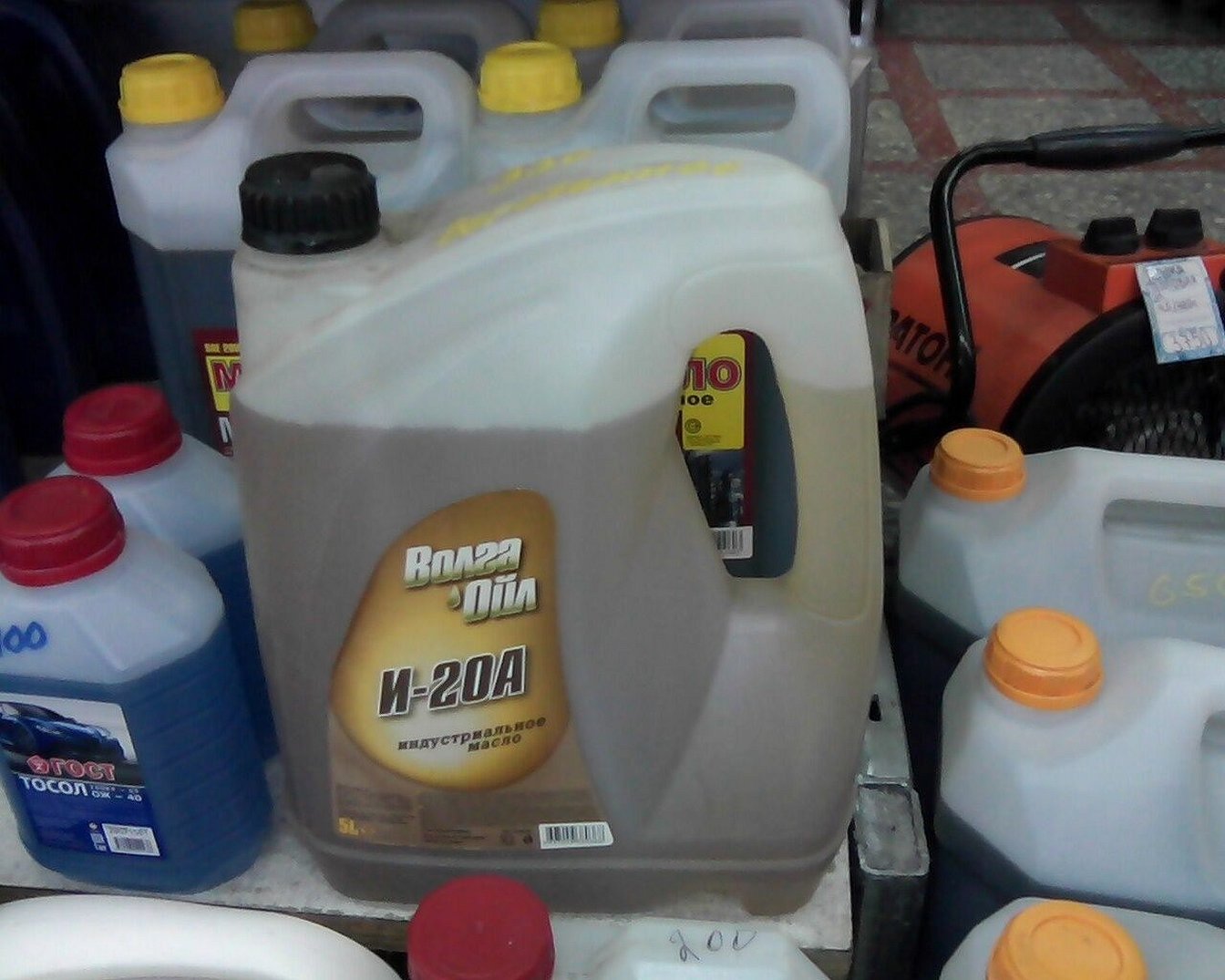

เพื่อให้เครื่องจักรสามารถใช้งานได้หลายปีโดยไม่มีปัญหา ขอแนะนำให้ดูแลอย่างถูกต้องและตรงเวลา น้ำมันหล่อลื่น — I-20A GOST 20799-75

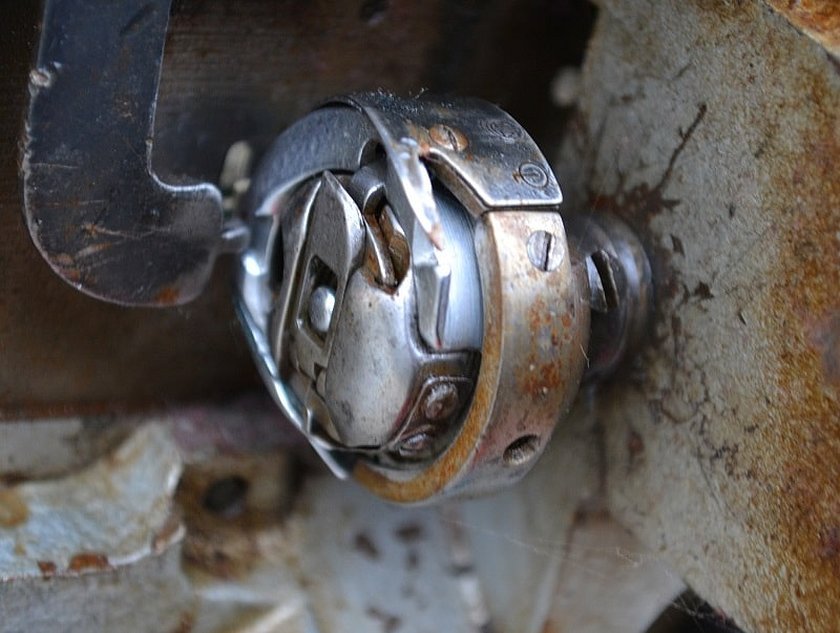

เครื่องจักรอาจเคลื่อนที่ได้ยาก พังเสียหาย ซึ่งเกิดจากสิ่งสกปรกบนกระสวยอวกาศ เส้นทางอาจอุดตันด้วยเศษด้าย เศษผ้า หรือฝุ่นละออง

ขอแนะนำให้ทำความสะอาดกระสวยหลังจากสอดเข็มที่ด้านบน จากนั้นดึงแกนม้วนด้ายพร้อมฝาครอบออก แล้วถอดกระสวยออก ทำความสะอาดส่วนรังด้ายจากฝุ่นด้วยแปรงพิเศษ อย่าใช้สิ่งของที่มีการเคลือบโลหะเพื่อทำความสะอาดกลไก นอกจากนี้ คุณยังสามารถหล่อลื่นเครื่องม้วนด้ายด้วยน้ำมันสองสามหยด

ดังนั้นบทความนี้จะตรวจสอบข้อมูลพื้นฐานเกี่ยวกับการทำงานของจักรเย็บผ้า Chaika 142m อย่างละเอียด ด้วยการดูแลอย่างต่อเนื่องและการปรับพารามิเตอร์ ผู้ซื้อจะไม่จำเป็นต้องติดต่อฝ่ายบริการสนับสนุนหรือฝ่ายบริหารของบริษัทเพื่อการซ่อมแซม
